svp que pensez vous de cette config • page 6

[bidulmaniacs]

Re ok stp peux-tu me montrer ou brancher ceci dans mon pc et s’il me faut aussi acheter des câbles ....

















par contre, petite question ou brancher ces deux ports qui ne fonctionnent pas j'ai ce câble ferait il l'affaire ?

[bidulmaniacs]

https://youtu.be/5nwO08Vx9ng

[routman54]

Bonjour,

Le slot pour l'USB C c'est le numéro 8 sur ton manuel qui est là. C'est en Anglais mais sinon c'est en Chinois ou Japonais.
Bonne journée.

[Pac428]

Salut

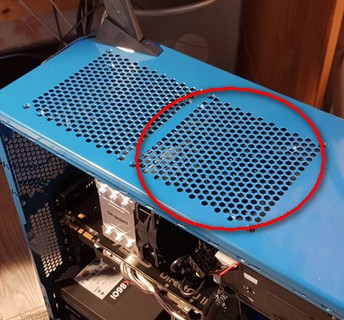

et pour le ventilateur, en extraction, il faudrait le brancher sous la grille indiquée

et

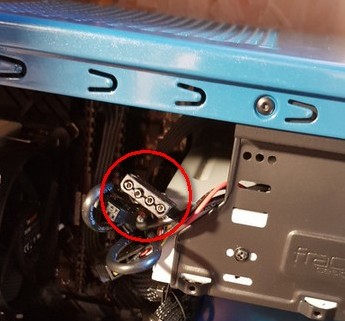

et le raccorder à une prise disponible, celle-là ou une autre. De préférence une prise PWM.

++ Bidulmaniacs

[bidulmaniacs]

Salut et merci à vous !

Petit problème je ne trouve pas d'autres prises PWM donc admettons celle pour le ventilo ok, mais une autre prise PWM pour le slot pour l'USB C ? Peu être un kit câble 4Pin PWM pour connecter jusqu'à 3 PWM sur un seul connecteur de ma carte mère.?

[Pac428]

un kit câble 4Pin PWM pour connecter jusqu'à 3 PWM sur un seul connecteur de ma carte mère.?

Perso c'est ce que j'utilise.

++ Bidulmaniacs

[bidulmaniacs]

re salut Pac428
Donc je branche ce kit sur mon seul connecteur PWM et comme cela je peux brancher le ventilo supplémentaire ou tu m’as dit de plus je peux brancher avec Le slot pour l'USB C de routman54 ? Si oui que me conseilles-tu de prendre il faudrait qu'il soit suffisamment long disons pour les 2

[Pac428]

je peux brancher avec Le slot pour l'USB C de routman54 ?

Non, le slot USB-C a une prise spécifique qui contient sa propre alimentation.

Pour les ventilos, j'utilise un hub de ce genre : https://www.amazon.fr/dp/B08HW9HZ34/ref ... k_detail_0

et je le colle dans un coin ou je peux brancher tous mes ventilos de boitier dessus.

++

[bidulmaniacs]

Re
donc stp
Pour le ventilateur, en extraction on branche le hub donc sûr la prise PWM ? Mais sur quelle broche en final ? Sur l'image l'on voit CPU ou les FAN et si c'est les FAN lequel ? ?



Pour Le slot pour l'USB C je branche avec cela https://www.amazon.fr/gp/product/B078BQ ... IEDV&psc=1 ? Si j'ai plus de prise PWM peux-tu me montrer stp un super un kit avec plusieurs câbles 4Pin PWM assez long ? celui-ci https://www.amazon.fr/Phobya-4Pin-PWM-a ... 63&sr=8-1# ? Sur la carte mère je le branche donc ici ?

[bidulmaniacs]

Re
donc stp
Pour le ventilateur, en extraction on branche le hub donc sûr la prise PWM ? Mais sur quelle broche en final ? Sur l'image l'on voit CPU ou les FAN et si c'est les FAN lequel ? ?



Pour Le slot pour l'USB C je branche avec cela https://www.amazon.fr/gp/product/B078BQ ... IEDV&psc=1 ? Si j'ai plus de prise PWM peux-tu me montrer stp un super un kit avec plusieurs câbles 4Pin PWM assez long ? celui-ci https://www.amazon.fr/Phobya-4Pin-PWM-a ... 63&sr=8-1# ? Sur la carte mère je le branche donc ici ?

[Pac428]

Salut Bidulmaniacs

Je ne suis plus sûr de bien suivre là ...

Pour ta superbe façade Akasa tu dois te brancher sur la carte mère avec les prises

de derrière la façade Akasa, la prise des bleues sur la prise n°9, celle des jaunes sur la n°8,

comme indiqué par Routman. Pas de rallonges ou d'adaptateurs à prévoir normalement.

Tu branches le bus PWM sur une des prises n°4 sur la CM avec tous les ventilateurs de châssis dessus.

Sur la broche "CPU" tu mets le ventilateur que tu veux privilégier, les autres vont tourner à sa vitesse.

Si tu n'as que trois ventilos, le câble à trois branches est aussi bien que le bus PWM et fait pareil.

Voilà. J'espère que ça aide. Bon travail.

++

[bidulmaniacs]

Salut Pac428..... désoler si ce n’est pas hyper clair mon post deux jours que je traine une grosse migraine ....
Partie 1 les USB
Les prises bleues pour l'usb 3.0 je présume donc pas besoin fonctionnent donc déjà raccordées , c’est juste les 2 jaunes tout à droite qui ne sont pas raccordées je ne trouvais pas de solutions donc je dois utiliser ce câble : Cablecc Câble d'extension USB 3.1 vers USB 3.0 20 broches pour carte mère ASUS 20 cm ?



Partie 2 le ventilo
j'ai il me semble deux ventilos de base fournis en façade avant voir la photo plus le ventirad.... Sur la broche "CPU" quel ventilo privilégias-tu stp ? ou alors est-il préférable de placer ce câble à trois branches ?

voilà j'espère être assez clair ...

[Pac428]

les 2 jaunes tout à droite qui ne sont pas raccordées

Elles doivent bien avoir une sortie prévue par Akasa sur le derrière de la boite.

C'est ce point là qui me tracasse. Sinon, ton câble se branchera bien sur la carte mère

sur la prise n° 8. Reste à savoir si l'autre bout convient à ta boite Akaza.

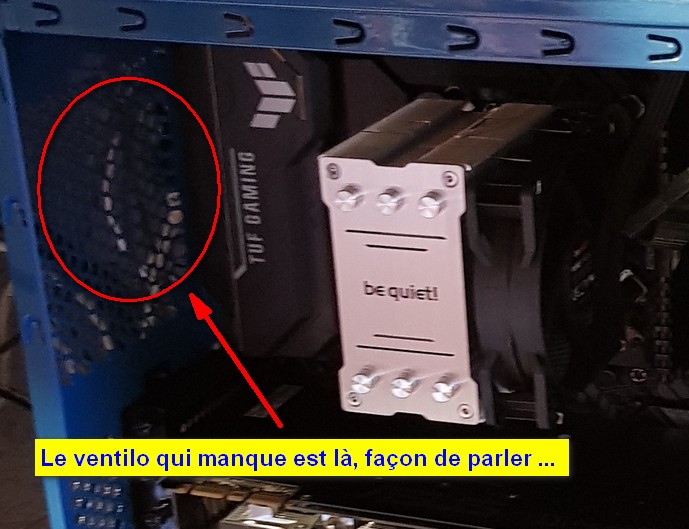

deux ventilos de base fournis en façade avant voir la photo plus le ventirad.

Si tu confirmes ça, c'est un ventilateur derrière le ventirad qui manque , sur l'arrière du boitier.

Le ventilateur au dessus n'a pas de sens tant qu'un ventilo arrière n'est pas monté.

Le câble à trois branches est parfait pour le montage et c'est ce ventilateur qui est à "privilégier".

++ Bidulmaniacs Ps : petite image : https://i.postimg.cc/Y0W2mvzk/2021-09-02-202742.jpg

[routman54]

Hihi

C'est ce j'avais marqué: Extraction en haut à l'arrière, c'était d'origine sur mon Zalman.
Bon je vous en veux pas les jeunots.
Bonne soirée.

[bidulmaniacs]

les 2 jaunes tout à droite qui ne sont pas raccordées
Elles doivent bien avoir une sortie prévue par Akasa sur le derrière de la boite.

C'est ce point là qui me tracasse. Sinon, ton câble se branchera bien sur la carte mère

sur la prise n° 8. Reste à savoir si l'autre bout convient à ta boite Akasa.

.......... justement mis à part ce qu'on voit sur ma photo je ne trouve rien d'autre !

Derrière la façade Akasa, l’embout du câble du boitier qui à l'autre bout ira à la prise n°8, celle des jaunes ressemblerai à quoi stp ?
